Caractéristiques :

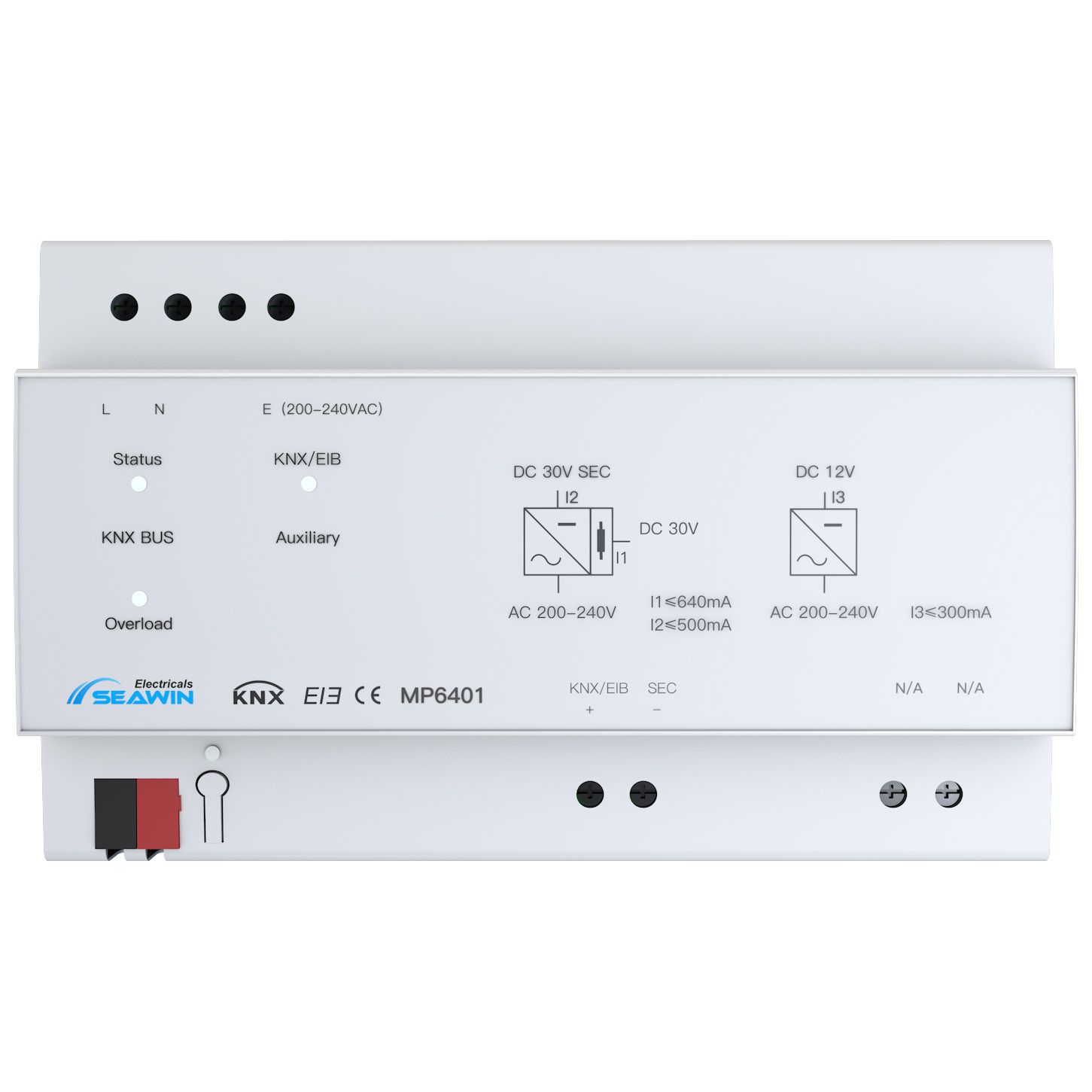

L'alimentation du bus EIB / KNX est utilisée pour fournir et surveiller la tension du système EIB / KNX. La sortie dispose de deux bornes, dont une sortie bus KNX pour l'alimentation du bus EIB et la transmission des signaux, une sortie auxiliaire qui fournit une tension d'alimentation de 30V DC, 500mA qui peut être envoyée à la borne.

Un réacteur a été intégré dans la borne de connexion du bus. Si un réacteur est connecté à la borne d'alimentation auxiliaire 30V DC, il peut également être utilisé comme borne d'alimentation du bus et a également une fonction de transmission de signaux.

Afin de faciliter l'installation dans la boîte de distribution, l'alimentation par bus KNX est conçue comme un dispositif d'installation modulaire qui peut être monté sur un rail DIN de 35mm. L'équipement possède des bornes à vis pour réaliser l'entrée de tension 220V et la connexion de sortie de puissance auxiliaire. La connexion au bus EIB se fait directement par la borne EIB (rouge/noir).

L'alimentation peut être réinitialisée en appuyant sur le bouton de réinitialisation de l'appareil pendant 24 secondes.

Le fichier de programmation ETS est en anglais.

Ses fonctions :

●Alimentation électrique des équipements bus KNX / EIB.

●Le voyant d'état jaune-vert indique l'état actuel de l'alimentation auxiliaire. Lorsque le voyant d'état de la sortie auxiliaire est constamment allumé, il indique que l'alimentation auxiliaire est normale. Lorsque le voyant d'état clignote, cela indique que l'une des alimentations auxiliaires est en surcharge.

●La LED rouge est toujours allumée pour indiquer que la sortie du bus KNX dépasse le courant nominal de 640mA. Lorsque le courant de sortie du bus KNX dépasse 900mA, la sortie du bus est automatiquement coupée et la LED rouge clignote. Appuyer sur le bouton de réinitialisation pour rétablir la situation.

Prix : envoyez-nous un message à contact@world-led-france.com ou via le formulaire de la page contact.

Dimensions :                                                                                                     Branchement :
