Caractéristiques :

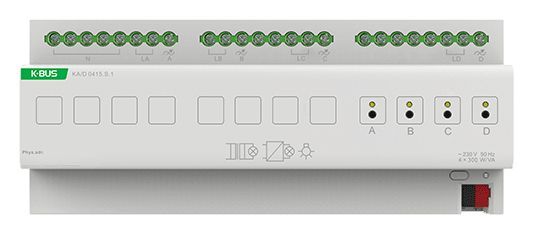

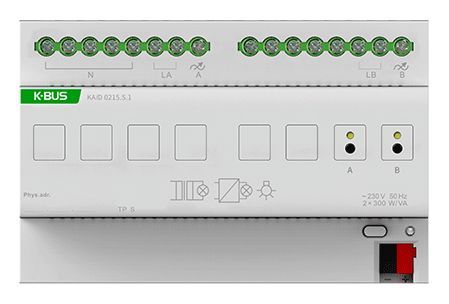

Ces Triacs avec gradation sont des triacs à phase coupée de pointe. Ils disposent de 2 ou 4 canaux, suivant le modèle. Chaque canal peut être varié et commuté indépendamment. La puissance maximale de chaque canal est de 300W. Ils sont principalement utilisés pour contrôler certaines lampes à faible puissance, telles que les lampes à incandescence, les lampes halogènes HT, les lampes halogènes BT (avec des transformateurs conventionnels ou électroniques appropriés), les lampes à économie d'énergie à gradation et les LED. Ces lampes peuvent être commutées, gradées, rappeler une scène ou d'autres opérations via le bus.

Ils s'installent sur des rails DIN de 35mm dans des tableaux de distribution d'énergie ou des boîtes compactes fermées. Il peut être programmé et peut être utilisé pour personnaliser l'environnement des pièces afin de créer différentes scènes, telles que regarder un film, se divertir, dîner et se reposer, etc. Sa valeur de luminosité peut être réglée sur n'importe quelle valeur (de 1 à 100%). Il est capable de régler la durée de variation vers le haut ou vers le bas jusqu'à la valeur de luminosité cible et la vitesse de changement progressif pour prolonger la durée de vie des luminaires et économiser de l'énergie, etc.

Le logiciel d'ingénierie ETS (version ETS3 ou plus) avec un fichier VD4 doit être utilisé pour attribuer l'adresse physique et définir les paramètres.

Le manuel dédié à ces triacs décrit une série de variateurs de lumière. Différents variateurs sont utilisés pour connecter différents types d'éclairage, mais leurs fonctions sont similaires. Lors de l'utilisation, vous devez noter le type de charge électrique connectée, et donc  sélectionner le bon variateur et noter ses performances techniques. Si les performances techniques de la charge sélectionnée ne correspondent pas à celles du variateur, il est possible d'endommager le variateur ou la charge.

Ce manuel fournit des informations techniques détaillées sur les différents variateurs, non seulement les détails de l'installation et de la programmation, mais aussi des explications sur l'utilisation dans des applications réelles.

Ces triacs dispose d'une protection intégrée contre les courts-circuits et les surchauffes. La puissance de sortie est réduite en cas de dépassement de la température.

Ils sont équipés de bornes à vis pour la connexion électrique. La connexion au bus KNX est établie par l'intermédiaire d'une borne de connexion au bus. L'entrée doit être connectée à une tension de fonctionnement de 230V AC.

La liste suivante donne un aperçu des fonctions :

●Allumer/éteindre la lumière.

●Gradation relative.

●Gradation absolue.

●Rapport sur l'état des commutateurs, l'état de la luminosité et rapport d'erreur.

●Réglage de 15 scènes.

●Fonction d'éclairage des escaliers.

●Fonction de récupération (ou de réinitialisation) du bus.

●Fonctions de valeur prédéfinie et de modification de la valeur prédéfinie.

●Commutation/ajustement de la courbe de gradation via les boutons manuels.

●Affichage de sortie.
●Le fichier de programmation ETS est en anglais.

NOTE : Les fichiers de base de données (.vd4) des Triacs avec variation sont identiques à ceux des actionneurs universels avec variation (KA/D 0403.1 et KA/D 0203.1). Mais la fonction de rapport d'erreur est différente. Par ailleurs, il y a un commutateur supplémentaire et une courbe de gradation ajustable via des boutons manuels.

Prix : envoyez-nous un message à contact@world-led-france.com ou via le formulaire de la page contact.
